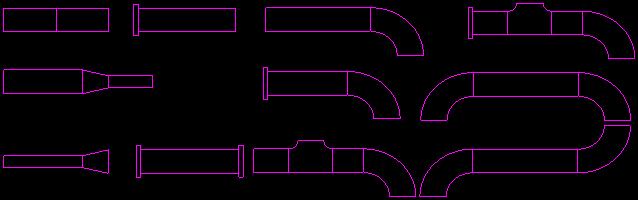

短管與短管對接自動焊、短管與錐型管自動焊、短管與法蘭自動焊、短管與彎頭自動焊、短管與三通對接自動焊。
一、 特點
² 適用工件形狀廣泛：
² 適用工件直徑全面：
² 工件夾持采用千斤頂，具有自鎖功能。另外，工件夾持部分采用雙排滾輪，兩排滾輪之間留有一定間隙，可以?shī)A持管子帶有法蘭的一端，利于帶有法蘭的特短管焊接。
² 可調式電動回轉使管子旋轉，實現焊縫的連續焊接。
² 工件回轉平穩，直流減速電機無級調速。
² 工件裝卡、拆卸方便快捷。
² MIG填充、蓋面或埋弧蓋面工藝。
² 擺動式焊接，可滿足焊接寬度的不同需求。
² 旋轉防竄動功能，使操作更輕松。

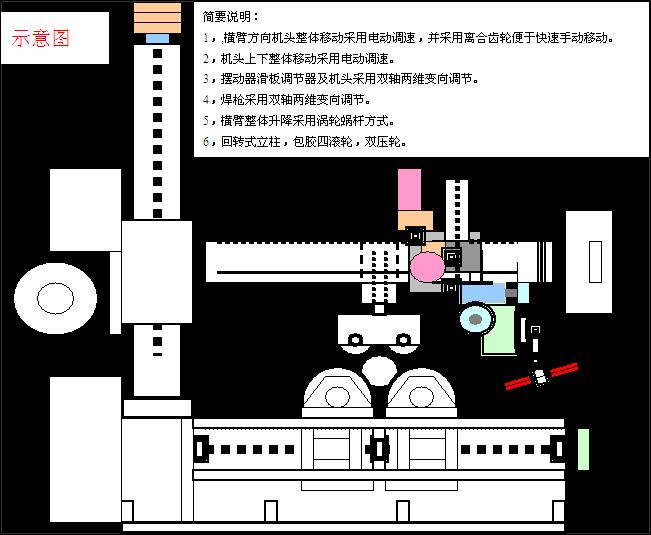

三、設備組成：
機體立柱和壓緊裝置：
工件托持與回轉系統；
焊接系統；
直線式自動擺動器；
集中控制系統。
四、技術參數：
適用工件的直徑：ø50-630
工件的最大重量：8000KG
滾輪規格：ø245*75
滾輪線數度：0-900mm/min
滾輪線數度調節方式：變頻無級調速
減速機型號：ASX90-1/1500
電機轉速：N=1500R/min P=1.1KW
升降電機：N=1500R/min P=0.55KW.
升降速度：V=460mm/min
升降行程：460mm
滾輪可調中心距：200-400 mm
焊接效率：180-300寸徑/1天
