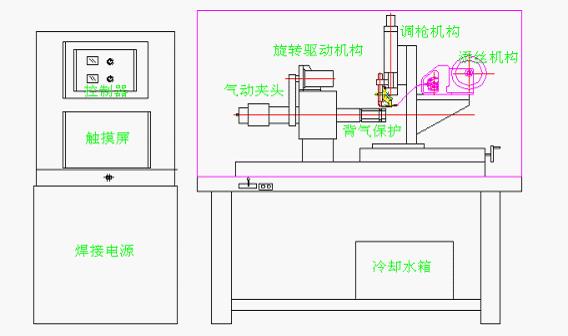

工裝由機架、氣動夾緊裝置、旋轉驅動機構、背氣保護裝置、焊槍調整機構、添絲安裝支架等部件組成。
機架（及輔助支架）均為焊接結構件，所有焊縫按等強度焊縫要求進行焊接，焊后均進行去除焊接內應力和有效防止加工的變形。
旋轉驅動為松下伺服驅動電機驅動，能有效控制旋轉的角度，確保焊接環縫時的重合精度。減速器采用臺灣全重精密齒輪減速器，輸出時通過同步帶驅動主軸，有效控制主軸在旋轉精度。
氣動夾緊裝置由壓縮空氣提供動力，保證工件在夾頭上快速壓緊，夾頭根據工件的大小共設有8種規格，利用內漲的夾緊方式，適合直徑0.5英寸至4英寸的管件,快速夾頭為專業精密機床配件廠定制，精度高，使用便捷可靠。
背氣保護裝置安裝在主軸和氣動夾緊裝置中，通過進氣旋轉接頭進入主軸，再從氣動夾頭中通出，確保在工件內壁在焊道上形成一道氣體保護層，到達良好的保護作用。
焊槍調整機構的主要作用是細微調節裝在其上的氬弧焊槍上下（上下調整行程為200mm,滿足最大回轉半徑范圍180mm的┱形管件）、前后的位置，以便焊槍準確地對準焊縫和實時調整焊道位置，滑板上安裝自動送絲機及其控制器等部件，與焊槍一同運動，焊槍設有縱向調整絲桿，上下有效行程為400mm，滿足最大工件長度350mm的需要。
400小型自動管焊機主要用于小直徑管TIG焊接，使用于板厚1mm至3mm，管件直徑0.5英寸至4英寸，長度小于等于400mm的不銹鋼碳鋼管件環縫的自動焊接。要求單面焊雙面成型，焊接質量好、成型美觀、質量穩定、焊接變形小，其主要形式有：

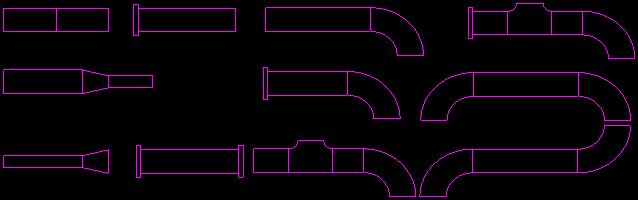

短管與短管對接自動焊、短管與錐型管自動焊、短管與法蘭自動焊、短管與彎頭自動焊、短管與三通對接自動焊。

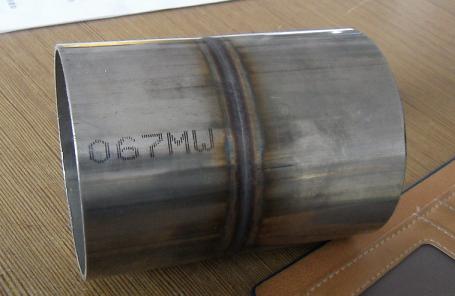

 焊接正面

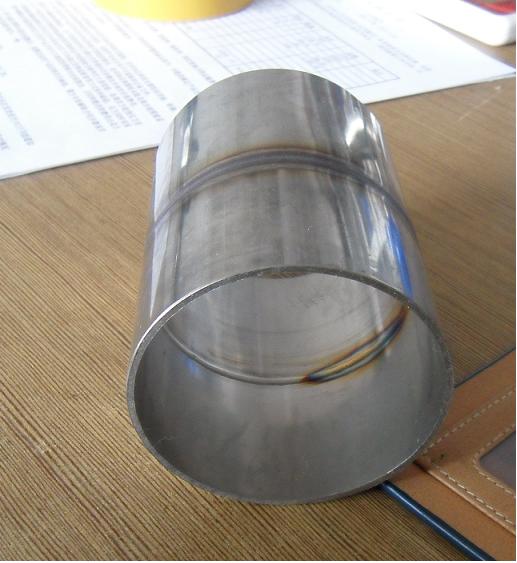

 焊接背面
|
