本產品可采用氬弧焊/等離子焊接系統，適用于板厚3mm至10mm，容器直徑200mm至1200mm，長度小于等于2000mm的不銹鋼壓力容器縱縫自動焊接。要求單面焊雙面成型，焊接質量好、成型美觀、質量穩定、焊接變形小。

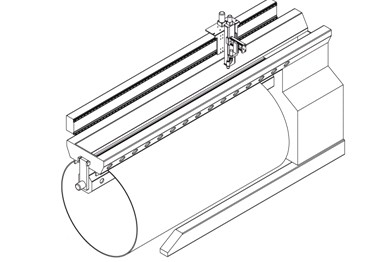

縱縫焊接工裝
氣動壓緊裝置由橫梁、氣動壓緊機構、壓指、減壓、凈化、潤滑等部件組成。此工裝由壓縮空氣提供動力，保證工件在全長范圍內均勻壓緊，保證工件焊接完成后的形位尺寸及焊后精度。橫梁為焊接鋼結構件，左右對稱兩套，具有足夠的剛度和強度，保證在使用過程中不變形。該橫梁與主機架組成一套懸臂結構，可方便需要縱縫焊接的圓筒的裝卸。氣動機構進出口氣壓可以在0-8 Mpa之間無級調節，琴鍵的壓力可以達到40—50㎏/c㎡，可承受0.8Mpa壓力，使芯軸上承受壓力大到5噸。最大焊接長度為2000MM。具有焊縫對中的輔助機構并有分邊壓緊功能。
槍行走導軌機構：
該部件包括橫梁導軌機構、焊接小車、焊接小車在橫梁導軌上帶動焊槍作直線運動，實現焊接。焊接小車在橫梁導軌上移動，速度調節范圍50-1500mm/min，無級調節。焊接小車行走速度預先設定、數碼顯示并可雙向控制。速度控制精度為±1%，行走精度±0.3mm.焊接行程長度可在控制面板上預設,行程位置由數字編程控制,保證精確定位。
導軌橫梁截面為方形，強度高、重量輕。導軌導向采用經加硬處理的導軌條嵌入而成，行走采用齒輪齒條傳動方式。橫梁導軌兩端設有行程限位開關對行走機構限位保護，確�；宀粫�(huì)沖出導軌，造成設備損壞。在焊接起始位置設有接近傳感器檢測焊接原位，使每次焊槍復位位置及焊接起始位置一致。
焊槍行走機構滑板上安裝自動送絲機及其控制器等部件，在焊接時與焊槍一同運動。所有移動電纜、氣管均壓裝在橫梁導軌后面的電纜保護拖鏈中，經保護拖鏈進入機座電氣安裝板上的接線端子排。
